CCTV 광링크

Features

  • 1비디오, 1데이터, 1오디오 신호를 1개의 Fiber를 통하여 장거리 전송
  • 싱글모드 및 멀티모드 동시 지원
  • 1비디오, 1데이터, 1오디오 신호를 1개의 Fiber를 통하여 장거리 전송
  • 10-bit 비디오 압축 방식 전송
  • RS232 및 RS485/422 방식의 시리얼 통신 지원
  • 고품질의 음성신호 지원
  • 비디오/광포트 원격 모니터링
  • 단독형 및 1U/4U 19" Rack 모듈형 지원
Secitication
비디오 채널수 방식 대역폭(-3dB) 입력범위 출력범위
1 PAL/NTSC 8MHz 0.35~2Vpp 1Vp-p
Encoding Differential gain Differential
phase		 신호대잡음비 커넥터 타입
10bit ≤1% ≤1 ≥63dB BNC 75Ω
데이터 채널수 통신방식 Data Rate Data Format 운영방식 커넥터 타입
1 RS232 or
RS422/485		 DC to 100Kb/s NRZ, RZI,
Manchester 		2선식 또는
4선식 지원		 TB 5 ~ TB 8
오디오 채널수 IN Harmonic
distortion 		대역폭(-3db)
1 Single Mode ≤1% 20~15KHz
수신감도 Encoding SNR 커넥터 타입
-35dBm 24bit ≥70dB TB 8
Optical 파장 광케이블 타입 Budget
(system)		 광출력 수신감도 커넥터 타입
1310/1550nm Single Mode,
Multi Mode		 12dB -5~-12dBm -35dBm ST/PC
동작환경 단독형 랙타입 전원 동작온도 습도 소비전력
4W 4W 12VDC/1.5A -20°C ~ 70°C 0% ~ 95% 4.9W

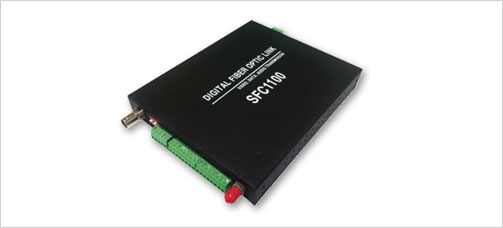

크기 단독형 : 147.6mm(W) x 180.6mm(D) x 25.3mm(H) 2.0kg, MINI : 93.1mm(W) x 71.14mm(D) x 26mm(H) [SFC1100]

Features

  • 1채널 HD-SDI 비디오/데이터 신호를 광 신호로 전송
  • 1채널 HD-SDI 비디오 신호를 광 신호로 전송
  • Data Rate Range 19.4Mbps to 1.485Gbps
  • Re-clocked Data Rates 270Mbps to 1.485Gbps
  • SMPTE-292M HD-SDI, SMPTE-259M SDI 지원
  • 시리얼 데이터 2선식 통신 지원 (RS-485)
  • 싱글 모드와 멀티 모드 지원
Secitication
비디오 - 채널수 1
- 방식 SMPTE 292M HD-SDI, 259M SDI
- 입력/출력 1/1
- Reflected Wear >15dB
- 입력/출력 Level >380mVp-p / 800mVp-p±10%
- 커넥터 타입 BNC 75Ω
데이타 - 커넥터 시리얼 1포트 (3핀 터미널블록)
- 케이블 RS485 Serial Cable (전송거리 1.2Km)
- 전송 방식 Half Duplex
Optical - 파장 1310/1550nm
- 광 케이블 Single mode, Multi mode
- Reflected Wear >14dB
- 광출력 -7~-23dBm
- 수신 감도 -20dBm
- 커넥터 ST/PC
Power/Environmental - 전원 DC12V 1.5A
- 동작온도 -20℃~70℃
- 습도 0%~95%

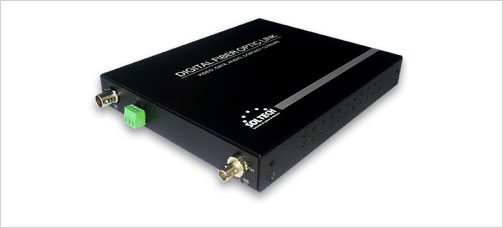

크기 - 단독형 147.6(W)×180.6(D)×25.3(H)mm [SFC1200-1V1D-HD]
