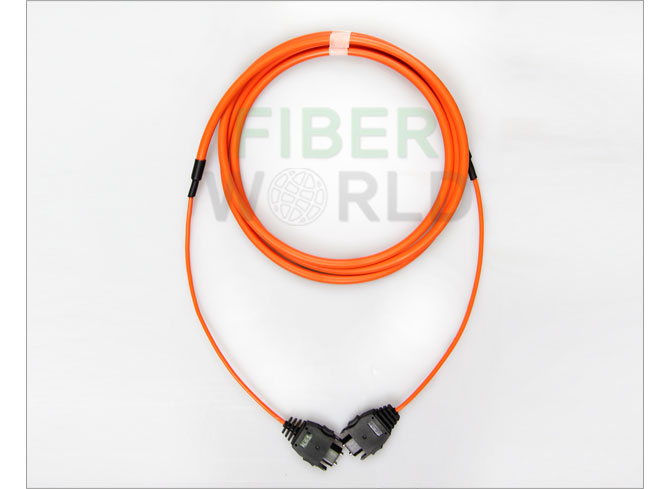

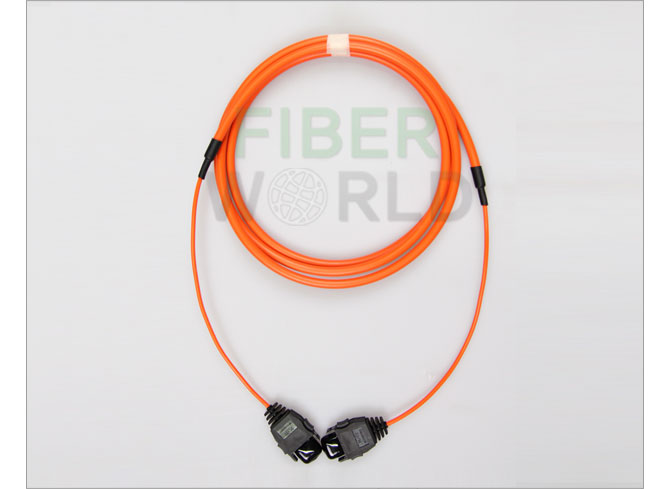

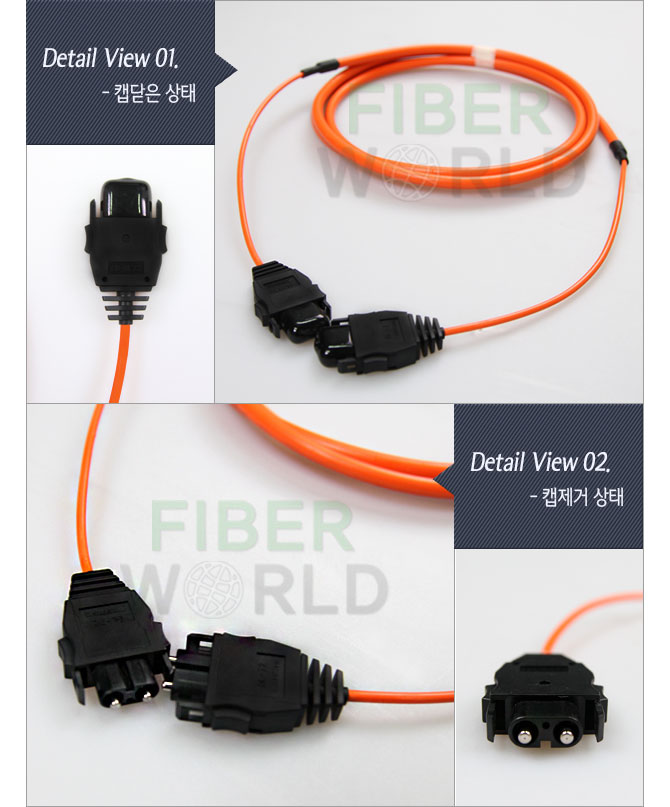

PLC 광점퍼코드

같은 카테고리의 다른 제품 보기

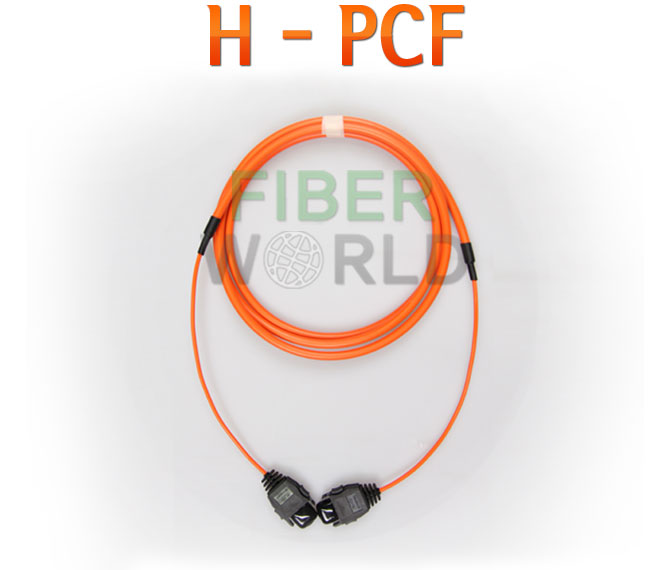

모델명 H-PCF
제조원 해리알앤디
규격 MM, Duplex (MITSUBISHI MELSECNET/H 장비용), 주문제작
판매가 가격문의
수량 plusminus
바로구매하기장바구니리스트
※ 케이블의 길이는 주문자 사양으로 제작 가능합니다.

※ 케이블 및 콘넥터의 개별 견적도 가능합니다.

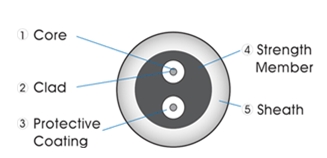

    ⊙  H-PCF Cord의 사양

Item
Specification

Core

Material

Silica Glass

Outer Diameter

200±5㎛

Non-circularity

less than 6%

Clad

Material

Fluoroacrylate

Outer Diameter

250±5㎛

Concentricity error

less than 10㎛

Protective
Coating

Material

ETFE

Outer Diameter

0.5±0.1mm

Strength Member

KEVLAR*1 or other suitable aromatic·polyamide

Sheath

Material

Heatproof PVC(Polyvinylchrolide)

Inner Diameter

approximately 1.6mm

Outer Diameter

2.8±0.2mm

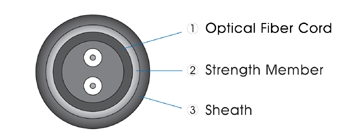

    ⊙  Cable의 사양

Item
Specification

Optical Fiber Cord

H-PCF CORD 그림참조

Strength Member

aromatic·polyamide

Sheath

Material(Color)

Heat Proof PVC(Orange)

Thickness

approximately 1.0mm

Cable Diameter

6.0±0.5mm

Approximate Net Weight

30kg/km

Maximum Tensile Load

〈196N


Minimum
Radius
Bend

by Careless handling
(short term)

  〉25mm

being laid
(long term)

  〉50mm

Crush Resistance

490N/50mm
